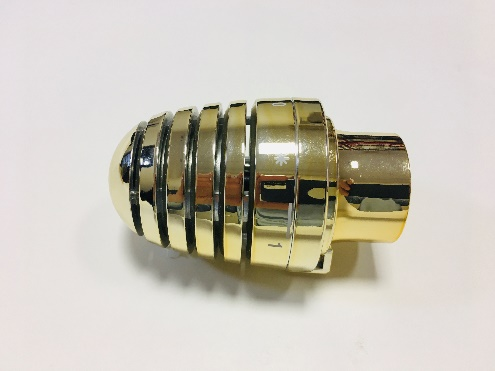

Почему на шкале обозначены цифры, а не градусы? Или как правильно настраивать термоголовку

Начнем с того, что термостатическая головка или, как иногда ее еще называют, термостатический элемент, является датчиком прямого регулирования, преобразующим температурный потенциал среды, окружающей  датчик  (в помещении это воздух), в механическое перемещение штока клапана, на котором установлена термоголовка. Тем самым, она воздействует на изменение потока теплоносителя, протекающего через клапан к прибору отопления, до тех пор, пока не установиться тепловой баланс между количеством тепла, подаваемым прибором в помещение, и теплопотерями.  Здесь мы рассматриваем наиболее распространенные конструкции механических термоголовок сильфонного типа и не касаемся более сложных и дорогих (но и более точных с точки зрения поддержания температуры) электронных термоголовок, работающих от батареек или внешнего источника питания.

Следует заметить, что радиаторный термостат, состоящий из собственно термоголовки и термостатического клапана не является, как некоторые думают, генератором (источником) тепла, а лишь регулирует тот поток тепла, который подается в помещение от внешнего источника (теплового узла, котельной, теплостанции и т.д.). Поскольку отопительные приборы подбираются по расчетным параметрам нормируемых теплопотерь согласно СНиП (обычно по температуре самой холодной пятидневки), то обеспечить компенсацию тепловых потерь в помещении вне этого расчета они не в состоянии, даже при полном открытии клапана термостата. Простыми словами, если вы, уходя из дома зимой в мороз, оставили открытым окно, то не следует ждать от вашего термостата, что по возвращении в помещении будет также тепло, как при вашем уходе, несмотря на то, что на термоголовке вы установили позицию, соответствующую максимальной температуре, например «5» или «6».

Во-вторых, сильфонные датчики обладают свойством гистерезиса, т.е. температурные кривые на диаграмме открытия и  закрытия клапана не совпадают, поэтому одно и то же положение штока клапана будет соответствовать разным температурам помещения, в зависимости от того, в каком направлении двигался шток клапана, закрытия или открытия. Это явление вносит дополнительную погрешность в регулировании. Обычно такая погрешность составляет 1…2 ⁰С.

Еще одна причина, по которой наносить на шкалу термоголовки градусы будет неправильным, это то, что температура в помещении сильно зависит от условий размещения термоголовки - в верхней или нижней части прибора отопления, в нише или за шторами, на сквозняке или под действием солнечных лучей, рядом с источником тепла или вдали от него. Поскольку термоголовка будет реагировать только на местную, окружающую ее температуру, а не охватывать помещение в целом, то, чтобы избежать случаев некорректной работы термоголовки производители в паспорте изделия дают рекомендации по ее правильному монтажу, а в некоторых случаях, когда применение обычной термоголовки оказывается невозможным, советуют использовать специально предназначенные модели, например, с выносным  датчиком (термоголовка за шторами) или с выносным регулированием (термоголовка в закрытой нише).

Именно по этим причинам производители и указывают на шкале цифры, а в паспорте изделия приводят таблицу соответствия условным температурам с примерами использования. Например, авcтрийская фирма HERZ Armaturen GmbH  приводит такую шкалу соответствия условным температурам:

Порядок настройки термоголовки

1. Убедитесь в работоспособности вашего термостатического клапана. При на- жатии на подпружиненный шток клапана он должен свободно перемещаться, а при отпускании возвращаться в исходное положение.

2. Установите термоголовку в позицию максимального открытия (поз. 5 или 6)

3. Закрепите термоголовку с помощью накидной гайки на термостатическом клапане. Для корректной работы ось термоголовки должна располагаться перпендикулярно плоскости радиатора. В противном случае используйте специальные термоголовки с выносным датчиком или с выносной регулировкой.

4. Устраните сквозняки в помещении, закройте двери и окна, уберите  посторонние источники тепла.

5. Установите желаемую температуру согласно вышеприведенной таблице.

6. Через час - полтора в помещении должна установиться требуемая вам температура.

Особые случаи

Иногда, даже после полного открытия клапана (поз. «5» или «6») требуемая вам температура не достигается. Причинами этого могут быть:

• отсутствует циркуляция теплоносителя в системе.

Стравить из системы воздух, прочистить фильтр, проверить термостатический клапан на отсутствие залипания (при нажатии шток должен свободно двигаться и самостоятельно возвращаться в исходное положение)

• температура теплоносителя на входе в прибор ниже расчетной.

Повысить температуру до расчетной;

•  неправильно подобран прибор отопления ( теплоотдача прибора ниже, чем тепловые потери помещения).

Заменить прибор на соответствующий расчету;

• термостатическая головка находится в зоне скопления тепла (за шторами, в нише, заставлена мебелью и т.д.).

Открыть термоголовку для доступа воздуха или использовать специальные модели с выносным датчиком или с выносным регулированием;

• термоголовка находится под воздействием посторонних источников тепла ( солнечные лучи, электроприборы и т.п.)

Убрать посторонние источники тепла.

Фиксация настройки

Если установленная вами температура на термоголовке вас устраивает, вы можете ее ограничить с помощью ограничительного кольца во избежание лишних расходов на отопление или полностью заблокировать от манипуляций с помощью блокировочных штифтов, например от детей.

Летний период.

В летний период полностью откройте термоголовку (поз. «5» или «6»). Это позволит избежать оседания загрязнений на штоке клапана и дальнейшего его залипания. Для очистки штока полезно хотя бы один раз в неотапливаемый период производить манипуляции открытия -закрытия для очистки штока. Снимать термоголовку в неотапливаемый период не требуется.

Запирание термостатического клапана с помощью термоголовки (поз. «0»)

Некоторые модели термоголовок имеют на шкале позицию теплового запирания, обозначенную «0».  В этой позиции радиатор перекрывает поток через прибор. Защита помещения от разморозки отключена.

Внимание!  Запрещается демонтировать радиатор в позиции теплового запирания, поскольку  при значительном падении температуры в помещении ниже 0⁰С термоклапан откроется  и произойдет затопление помещения. Для механического перекрытия клапана с целью демонтажа радиатора используйте запирающий колпачок Арт.1632930 (Рис.1) или ручной привод Арт.1910280 (Рис.2).

Рис.1 Запирающий колпачек Рис. 2   Ручной привод

Внимание! Пластиковый защитный колпачек, поставляемый вместе с термостатическим клапаном служит для защиты клапана во время транспортировки и  не предназначен для перекрытия клапана.

Точка баланса или определение температуры помещения по шкале

С помощью термостата возможно приблизительно определить температуру вашего помещения в данный момент по шкале термоголовки. Для этого установите термоголовку на максимальную позицию и начните медленно поворачивать ее в сторону закрытия до появления шипящего звука воды, протекающей в радиаторе. Это точка баланса, которая соответствует температуре в вашем помещении. Интерполируя  эту позицию в таблицу, приведенную выше вы можете приблизительно определить температуру вашего помещения.

Автор статьи: инженер, к.т.н. Воробьев И.И.
